공정개요

제품명 착유 세정수 정화처리시설 (밀크린-100, 밀크린-200)
시설용량
  • 밀크린-100 : 2 m3/일
  • 밀크린-200 : 4 m3/일
처리공정 유입 → 생물학적처리 → 방류
제품면적(mm)
  • 밀크린-100 : W 1,800  x  L 4,800  x  H 2,800
  • 밀크린-200 : W 2,000  x  L 6,000  x  H 2,510
부지면적(mm)
  • 밀크린-100 : W 2,500  x  L 5,500
  • 밀크린-200 : W 2,500  x  L 6,500

수질개요

구분 유입수질 방류수 목표수질 비고
BOD(mg/L) 3,000 120 신고대상
COD(mg/L) 8,000 -
TOC(mg/L) 2,000 200
SS(mg/L) 2,500 120
T-N(mg/L) 350 250
T-P(mg/L) 300 100

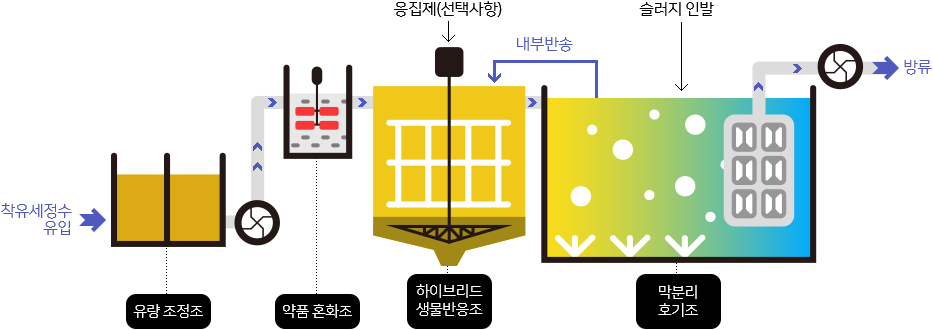

공정 원리 및 구성

  • 전체 처리 공정은 약품혼화조와 하이브리드 생물반응조, 분리막 호기조로 구성
  • 하이브리드 생물반응조는
    ① 혐기 무산소조 및 응집반응조의 침전조, 슬러지 농축조로 통합하여 이용하여 시설비용 및 부지면적을 절약이 가능하고,
    ② 높은 슬러지 농도를 유지하여 운전이 가능하여 유기물부하 및 질소, 인 농도가 높은 폐수 효율적 처리할 수 있으며,
    ③ 주요기작으로 유입수의 유기물원을 이용하여 탈질공정이 효과적으로 이루어짐
  • ① 막분리 호기조는 침지형 중공사막을 설치하여 침전조 부지 면적을 절감할 수 있고,
    ② 하이브리드 생물반응조에서 효과적으로 탈질이 이루어지며 유기물이 감소하여 유입되어 효과적으로 질산화공정이 이루어지며,
    ③ 유입된 유기질소 및 암모니아성 질소는 질산화공정을 통해 질산성 질소로 전환시키며,
    ④ 질산화된 슬러지와 폐수는 하이브리드 생물반응조로 내부반송을 통해 이송시켜 수 있도록 구성
  • 반송된 질산성 질소는 착유 세정폐수 유입수의 유기물과 탈질산화 미생물에 의해 질소가스로 탈질산화됨

단위공정별 특징

구분 기능 및 제거원리
하이브리드
생물반응조
  • 혐기성 상태에서 고분자 유기물이 저분자로 안정화
  • 인방출영역 : 혐기성상태에서 인의 방출 유도
  • 탈질영역 : 무산소조건에서 탈질미생물에 의해 착유세정수에 함유된 유기물을 이용하여
    반송슬러지에 포함된 질산성질소를 탈질산화시켜 N2 gas로 전환
  • 압출형 반응시스템으로 유입수와 반송슬러지가 상향류되면서 제거
    • 유입 후 일정 체류시간 반응후 유출
    • 선택조 기능을 수행하여 벌킹, 스컴/거품발생 원인인 사상균번성 차단
  • 농축영역 : 고농도 농축 슬러지(8,000mg/L~10,000mg/L)를 형성하여 잉여 슬러지 인발하여 슬러지 발생량 감소
  • 잉여슬러지 인발시 미생물 흡착에 의한 TP 제거
막분리
호기조
  • 탈질시 미반응 유기물이 호기성 미생물에 의해 산화
  • 질산화 기능 수행 : 호기성 조건에서 질산화 미생물에 의해 암모니아성 질소를 질산성 질소로 질산화
  • 인의 과잉섭취 기작에 의해 분리막을 통해 방류되는 폐수의 TP 제거
  • 내생호흡 : 고농도 미생물을 이용한 내생호흡이 진행되어 세포생성 제한 및 잉여슬러지 발생량 감소
  • 0.4㎛ 공칭공경을 가진 슬릿 구조의 카트리지형 중공사막 모듈을 이용하여 미생물과 처리수 완벽 분리 제거
  • 미생물 침전분리를 위한 침전조와 여과 소독조 역할을 분리막에서 수행하여
    부지면적 절감 및 서랍형 단위 모듈 적용으로 세정 및 교체 용이

착유세정수 오염원별 제거 원리

구분 기능 및 제거원리
유기물(BOD)
  • 혐기 상태에서 착유세정 폐수 중 고분자 유기물이 저분자로 안정화
  • 탈질반응에 의해 착유 세정폐수 함유 유기탄소원 제거
  • 막분0000리 호기조의 호기성 상태에서 미생물 동화 및 산화과정을 통하여 탄소원 제거 >> 소량의 인(PO4-P) 방출
  • 혐기성 상태의 소화 과정으로 고분자 유기물이 저분자로 안정화
부유물질(SS)
  • 약품 혼화조에서 응집된 현탁부유물이 하이브리드 생물반응조에서 침전 제거
  • 0.4㎛의 공칭공경 분리막 여과에 의한 고액분리로 입자상 물질과 대장균(99.9%) 제거
질소(TN)
  • 하이브리드 생물반응조에서 유입수의 탄소원을 활용한 탈질 진행
    (6NO3- + 5CH3OH → 5CO2 + 3N2 + 7H2O + 6OH-)
  • 하이브리드 생물반응조 상부로 N2 gas 배출
  • 막분리 호기조에서 질산화 과정 진행
    2NH4+ + 3O2 → 2NO2- + H2O + 4H+
    2NO2- + O2 → 2NO3-
  • 유기질소 및 암모니아성 질소의 질산성 질소 전환 후 하이브리드 생물반응조로 내부 반송
  • 5 ~ 10 Q 내부 반송을 통해 유입 고농도 질소 암모니아 독성 영향 저감
인(TP)
  • 하이브리드 생물반응조 혐기구간에서 유기물을 이용한 인 방출(PO4-P)
  • 막분리 호기조에서 질산화와 동시에 방출된 인의 과잉 섭취
  • 하이브리드 생물반응조 슬러지 농축부에서 잉여슬러지 제거로 폐수중 인 제거

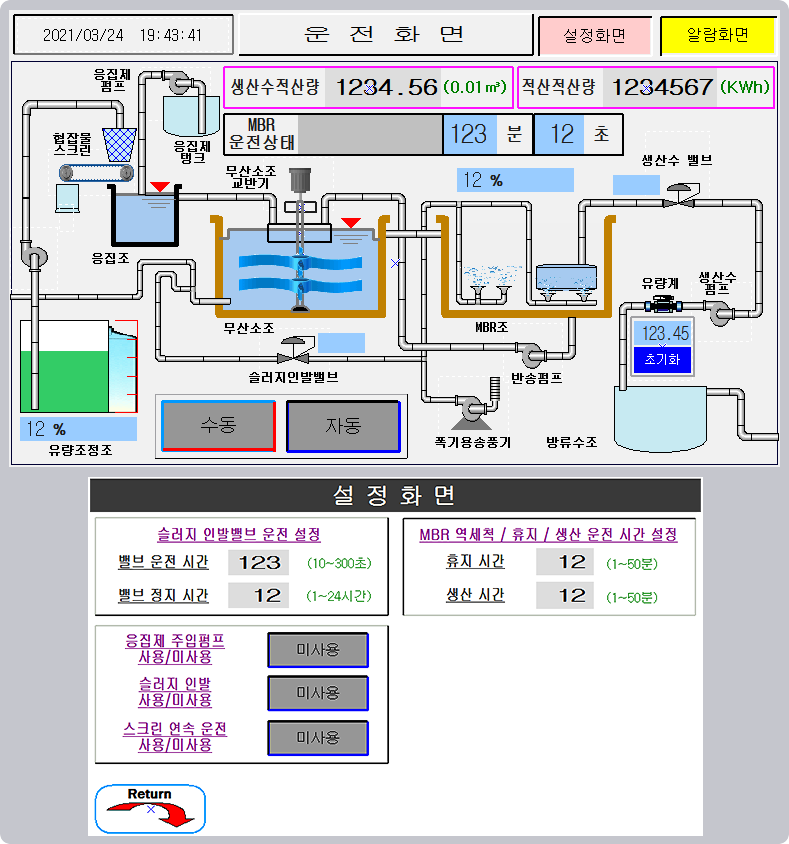

운전 방법

자동

  • 유입펌프는 유량조정조와 MBR조 수위에 따라 자동운전 설정
  • 유입펌프운전에 따라 응집제 주입펌프 연동 운전(설정화면 사용여부선택)
  • 무산소조 교반기 상시 구동
  • 슬러지 인발밸브 설정화면에서 밸브 구동시간 설정 자동운전
  • MBR 중수위시 생산수 펌프 설정화면 세팅시간으로 자동 구동
  • 자동운전시 PLC를 통한 제어

수동

  • 수동 운전시 터치 판넬에서 수동 텍스트 상단을 2초간 길게 눌러 수동 세팅
  • 각 기계장비를 터치 판넬에서 2초간 눌러 가동, 2초간 눌러 정지 설정
  • 기계장비 시운전 및 점검을 제외하고 자동운전으로 세팅하여 운전
